管廊综合监控系统

产品简介

      管廊综合在线监控系统共分为三个层次，分别是监控层、网络层和感知层。是由一系列安装到电缆本体、管廊本体的传感器和控制设备，负责数据的获取和控制。网络层由管廊内部的 ACU 柜、环网光纤交换机和光纤等组成，负责监控层和应用层之间的数据传输。应用层负责监控层数据的展示管理以及对监控层设备下达控制命令等。

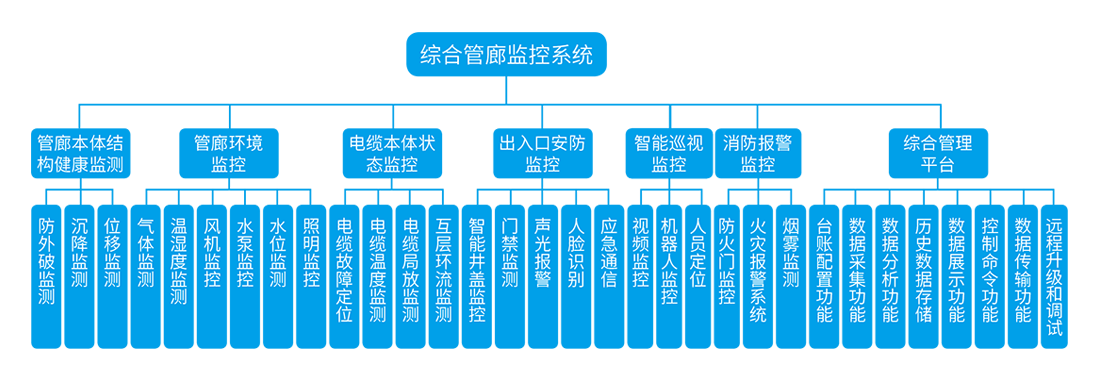

      监控系统通过各种传感技术实现了对电缆本体状体监测、管廊环境监控、出入口安防监控、智能巡视监控、管廊本体监测和消防报警等。

      管廊综合在线监控系统可将管廊内部的各类管线进行集中统一的数字化管理，结合物联网、云计算、大数据等技术，进行智能分析与预警，提高运营管理效率。

      管廊综合在线监控系统利用先进的物联网技术，通过感、传、知、用四层架构，实现对地下管廊的属性信息和状态信息运行透彻的感知和度量，通过感知实时获取人员、设备、环境、流程制度等在内的数据，实现地下管廊管理的可视化，提高管廊安全性和用户满意度。

产品特点

保障了可靠性

利用隧道与设备状态全感知技术，及时掌控地下环境与设备异常情况，节约人工成本与物力资源，有效降低安全风险，提升人员效能，保障供电可靠性。

提升了地下通道资源的智能化管理水平

利用感知数据智能分析模型，在打造数据分析标准化、智能化、多维化的同时，深度挖掘数据资源价值，强化辅助决策功能，提升地下通道精益化管理水平。

构建了和谐共生的地下生态圈与产业链

利用人机协同快速联动机制，提升地下空间环境风险应对与应急处置能力，推动地下空间资源的和谐稳定应用，促进上下游产业链的升级发展。

主要功能

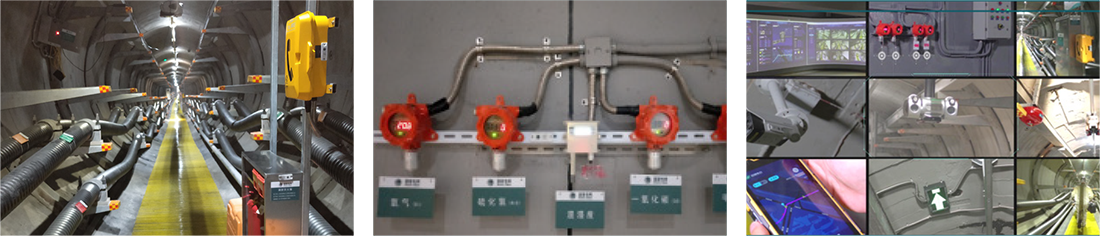

产品案例

分布式光纤测温系统

产品简介

      分布式光纤测温系统是集光、机、电、计算机、光纤光缆和弱信号检测等技术为一体的高科技产品。分 布式光纤测温系统是由测温主机、应用软件、传感光缆及其它周边设备配置而成。可以连续测量、准确定位 整条传感光纤或光缆所在空间的温度，传感光纤既是传输媒体又是传感媒体。光纤具有不带电、抗射频和电 磁干扰、防燃、防爆、抗腐蚀、耐高温和使用寿命长、能在有害环境中安全运行等优点。

产品特点

1.测温范围广：-200℃～ 700℃ ( 取决于感温光缆 )；

2.线性测温无盲区； 分布式温度探测，测温精度高且定位精确；

3.多级报警：可设定多级定温报警和差温报警，提升火灾预警能力，避免误报； 实时在线监测：7*24 实时在线监测，真正实现无人值守；

4.阈值可调：报警阈值、防火分区、报警方式等操作软件可设，简单便捷；

5.自诊断：现场光纤破坏识别和准确定位，设备维护便捷。

产品案例

护层环流在线监测系统

产品简介

      接地电流（护层环流）在线监测系统适用于 10kV 以上单芯电缆的多点接地故障监测，可有效监测到电缆 的运行情况，对保证电力电缆的安全稳定运行有重要意义。

主要功能

1.先进的结构设计

结构简单，安装方便； 可带电安装，不需停电。

2.完善的杂波消除功能

可根据运行环境，选择使用滤波功能。

3.线缆防盗割监测

接地线等被盗割后，系统自动报警并告知被盗的接地线 位置。

4.高性能低功耗的在线监测系统

每个测点可同时检测 4 个通道信号；

采用低功耗的嵌入式设计；

该装置搭载国产 RT-Thread 新一代抢占式实时操作系统， 外部响应更迅速；

高精度的采样，采用 16 位高精度 AD；

多样化的通讯接口，网口、串口、光纤、无线多种方式。

产品案例

局放在线监测系统

产品简介

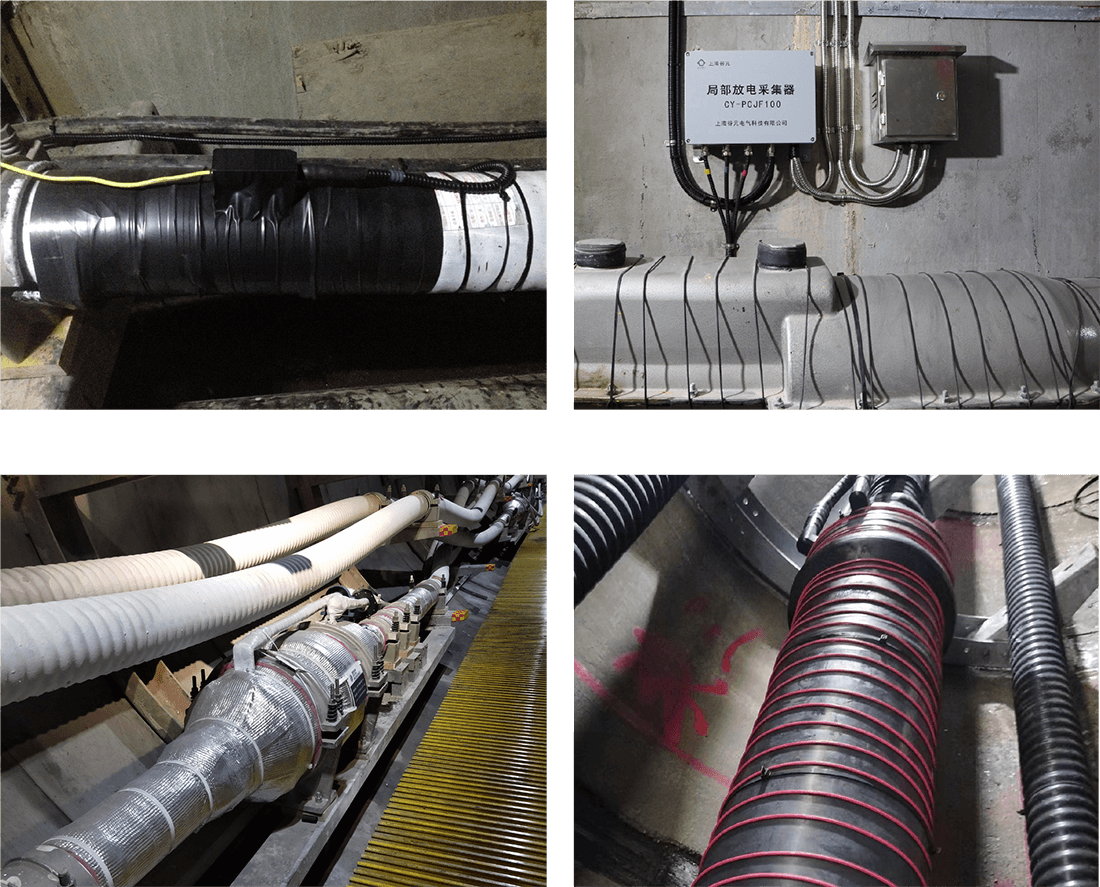

      局放在线监测系统适用于 10kV 及以上电压等级电缆，实时监测电缆局部放电幅值、相位、频次，精确定 位放电位置。通过分析及时发现电缆及接头的绝缘缺陷，评估电缆绝缘水平及老化程度，为电缆的检修工作 提供依据。

主要功能

1.适用范围：10KV 及以上电压等级电力电缆及中间接头；

2.供电：交流 220V（输入范围：100-240VAC）、太阳能

3.电池 / 感应取电；

4.功耗：≤ 5W/ 台；

5.通讯模式：光纤总线或 4G 无线；

6.监测通道：1-3 通道；

7.传感器工作频带：1M-30M；

8.测量范围：0-10000PC；

9.灵敏度：5PC（实验室条件下），20PC（现场条件下）；

10.环境温度：-20℃～ 70℃； 海拔高度：≤ 4500m；

11.耐雨耐湿：≤ 95%； 防护等级： IP68（可定制）。

产品案例

沉降监测系统

产品简介

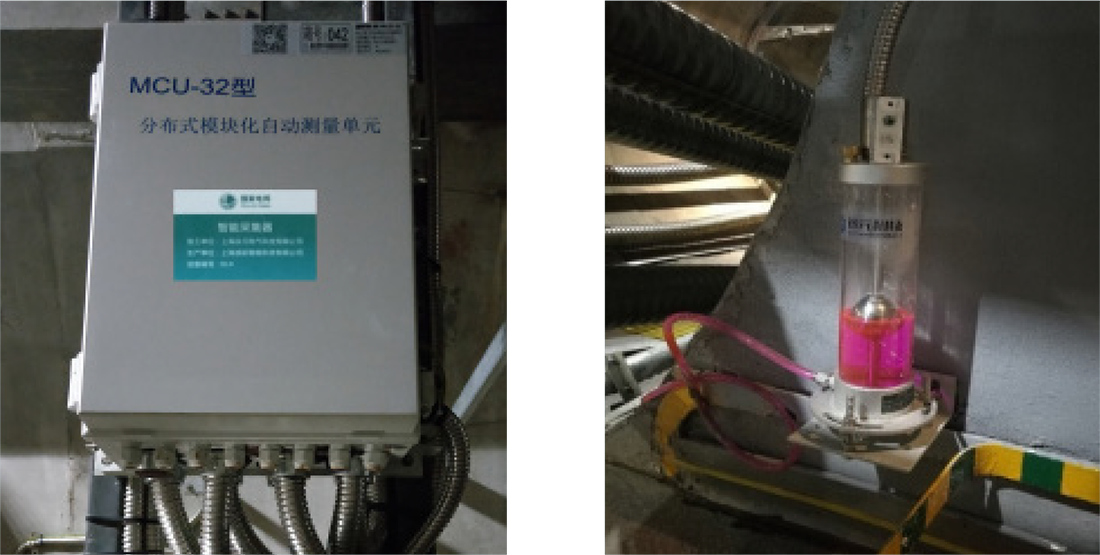

       隧道内的沉降感知装置由传感器（静力水准仪）、数据采集单元（分布式模块化自动测量单元）、信号 传输设备、网络设备等组成。沉降测量采用连通器原理，当被测点发生沉降或隆起时，被测点的静力水准仪 会随着沉降点的沉降一起下沉，静力水准仪下沉会使水准仪内的液位升高，液位的升高会被磁致伸缩水位计 测得，测得的液位变化与基准点进行计算即可得出被测点的沉降量。

产品案例

高压电缆故障预警与精确定位系统

产品简介

     高压电缆故障预警与精确定位系统主要应用于 110kV 及以上电压等级、长距离、大截面的高压电缆线路上，

可快速判断故障电缆线路，以及故障点距离电缆线路终端的位置，也可对电缆起到故障预警的作用，大大缩

短故障测寻时间，快速修复电缆故障，提高供电系统可靠性。

主要功能

1.电力电缆故障临近预计，能够实现对缺陷电缆接头、电缆本 体的故障预警；

2.电缆故障精确定位，能够在运行电缆发生故障后，快速精确 定位故障点，帮助检修人员快速找到故障点，及时抢修排除 故障点恢复供电。

产品案

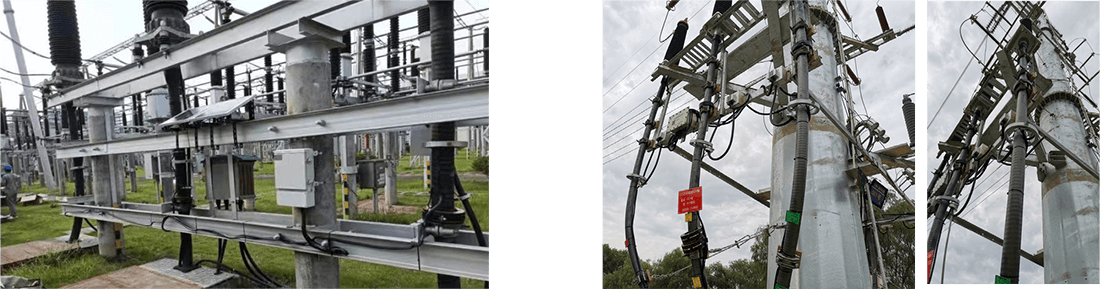

                                    电缆故障区间精确定位装置（杭州）                                     电缆故障区间精确定位装置 （南京）

火灾自动报警系统

产品简介

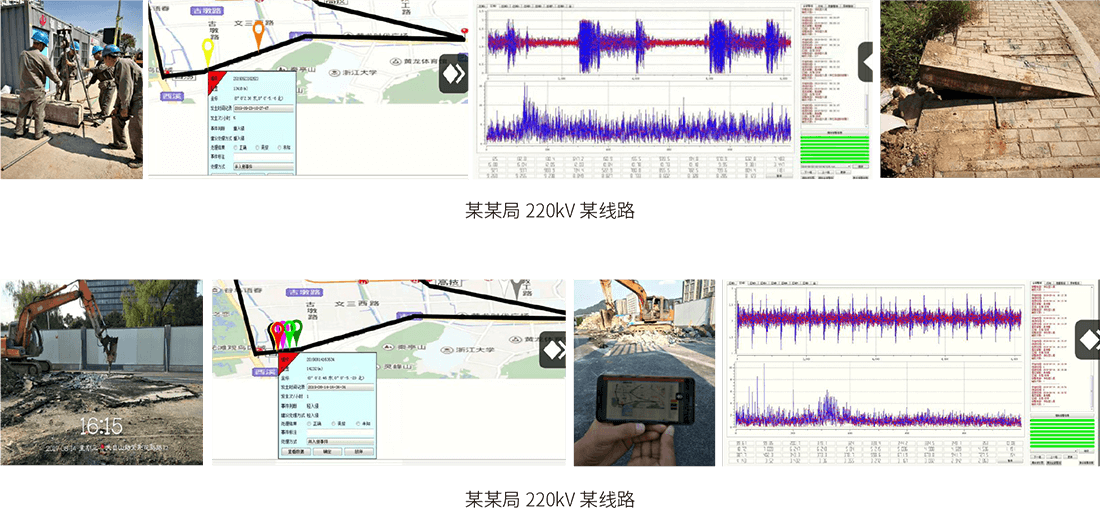

      防外破在线监测系统为智能电网、电信运营商、石化燃气等地埋缆线或输送管道进行防外力破坏预警防护， 为机场、监狱、油气厂区、变电站等重要设施或场所提供 7*24 小时的物理入侵周界安防。

      产品应用光学 M-Z 干涉原理，通过设备采集光缆沿线的振动信号，模拟典型环境下的入侵行为，得到各 种振动事件波形图，为波形图进行定义与分类，建立振动事件数据库，开展有监督的机器学习，对机器进行 训练集数据采集与盲测，满足业主对重点场景的高探测率和低误报率的需求，实现长距离、全天候、预警为 主的 7×24 小时防护监控。

产品特点

1.预警范围大：直线型可保护 40KM 光缆主干链路，环网型可保护 60KM-80KM 光缆链路。（如果有专用光纤，

添加光纤放大设备，可延长到 160KM 的监控范围）；

2.误报率极低：系统具有 AI 学习机制；

3.定位精度高：定位精度 100 米，都在人的可视范围内；

4.响应时间短：报警响应时间小于 2 秒；

5探测率高：伤害光缆事件单次触发（触摸光缆、人工挖掘、 机械挖掘鼠害等）的探测率＞ 99.7%，伤害光缆事件多 次触发的探测率 =100%。

产品案例

火灾自动报警系统

产品简介

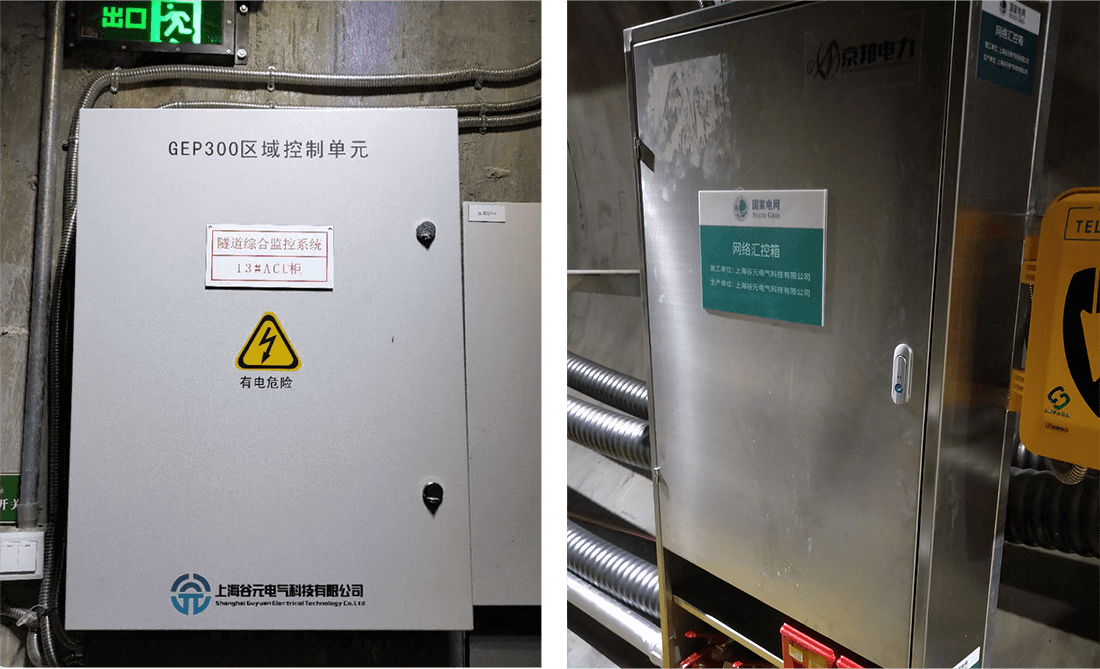

      分区智能控制单元（ACU/ 汇控箱）是应用于综合管廊 / 电缆隧道现场众多监测数据集中管控、传输的需 求而设置的区域控制模块，它集信号采集、本地控制、数据交换、远程联网于一体。ACU 一般做成控制柜的 形式，由可编程逻辑控制器 (PLC)、工业交换机等组成的一体化集成式 ACU。集成式 ACU 可以将防护等级提 升至 IP68，并将电磁防护等级提升至四级，相比采用普通工业产品配 IP65 以上防护箱的方式，很大程度提高 了系统可靠性，也提高了综合管廊 / 电缆隧道综合监控各子系统的融合度和集成度 , 对现场众多监测数据进 行集中管控并减少通讯网络的重复建设。

主要功能

1.具有 AI、DI、DO、RS485、CAN 等多种工业接口，并可灵活组合、扩展；

2.实现对现场气体、温湿度、液位开关、红外防入侵等传感器的信号采集；

3.实现对现场风机、照明、水泵、配电等设备运行状态、故障信息采集，以及本地或远程控制设备启动和关停；

4.通过工业以太网交换机实现与现场视频摄像机、工业电话和工业 AP 等设备的数据交换和管理；

5.集成工业级千兆光纤环网上行接口； 告警日志及联动动作保存，方便事故原因追踪。

产品案例

水位监测系统

产品简介

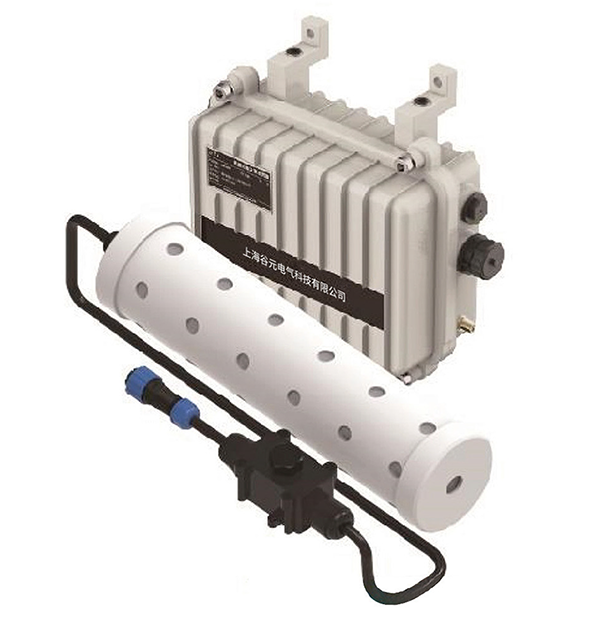

      整体 IP68 设计， 采用高精度静压式液位传感器结合物联网无线传输技术， 主要用于排水井、电缆隧道、 综合管廊、地下水、污水处理厂排水管道等水位测量场合， 可较好的应对淤积等使用环境， 安装简便、 易 于操作， 可检测水位， 轻松获取安装点位和检测数据。

主要功能

1.液位监测 : 精确高达 0.1%FS；

2.无线数据传输 : 无线接入物联网管平台，查看设备状态及检测状态；

3.超预警报警 : 可通过手机短信，公众号，物联网管廊平台接收报警信息；

4.可扩展功能 : 可定制水质、流量监测。

产品特点

1.报警及时 : 1 分钟内精确报警；

2.精确检测 : 采用高精度静压式液位传感器检测值更精准；

3.联网预警采用 NB-IOT 通信技术 : 设备可统一后台管理；

4.寿命长免维护 : 免维护，保证设备工作寿命 5 年；

5.安装便利 : 免布线，安装方便简单；

6.辅控平台数据呈现 : 辅控平台可采用二维矢量或三维建模呈现监测情况，其中包括设备分布、监测数据、监测趋势、报警记录等。
